안녕하세요~ 이번에 소개해 드릴 내용은 바로 "무선 공유기증폭 도면 " 인데요..
노트북이나 와이파이를 많이 사용하는 요즘, 송신 역할을 하는 공유기가 시원찮다면
인터넷 속도가 많이 느리고 그로 인해 짜증도 배가되지요? .. 저도 집에서 무선 공유기를 쓰고있는데
거실에 설치한 송신기와 수신기의 위치가 7~8m이고 콘크리트 벽 하나가 막고있어서 속도가 엄청 느립니다.ㅠ
그래서 웹서핑을 하다가 찾아낸것이 바로 〃WindSurfer〃 라는 집에서도 손쉽게 만들수있는
레이더 비슷한 모양의 보조기구에요!
자~ 그럼 지금부터 초간단 제작법과 효과 비교를 알아보겠습니다!!
------------------------------------------------------------
-준비물 : 풀 or 테이프,
가위 or 칼
두꺼운 도화지 A4 size
첨부한 도면의 인쇄본
쿠킹호일
* 두꺼운 도화지에 그대로 인쇄하는것이 제일좋고 도화지에 인쇄가 안돼시면 도면과 도화지 사이에
먹지를 대고 그리셔도 됩니다. (그러나 저는 먹지도 없고 프린터가 두꺼운 도화지를 인쇄못해서 풀로 붙이기;)

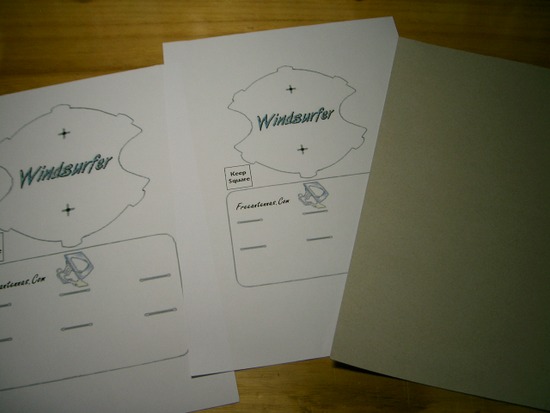

1.도면과 두꺼운 도화지。
ㄴA4사이즈의 확대 도면과(좌), 원본크기 도면(가운데) , 그리고 두꺼운 도화지! 저는 원본크기를 사용했습니다.
*난 공유기의 안테나가 크다! 혹은 반사판이 큰걸 원한다! 하시는분은 도면의 사이즈를 더 크게 하셔도 무관합
니다. 다만, 도면상에 (Keep Squre) 라고 써진 사각형을 정사각형을 유지하면서 사이즈를 변경해주세요
2. A4와 도면을 붙인후 자른모습。
ㄴ저는 먹지도 없고 두꺼운 도화지에 바로 인쇄가 되는 프린터도 아니므로 도면(A4용지)와 도화지를 풀
과 테이프를 이용해서 고정 시키고 칼과 가위로 오렸어요.
Tip. 지금 그림에 보이시는 검은부분( +표시 2곳, -표시 6곳)은 미리 칼을 이용해서 홈을 만들어 두시는게 좋아요! 아.. 깔끔한것이 역시 소질이있는듯?!

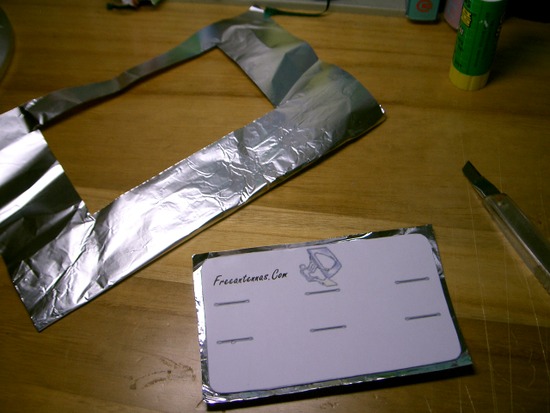

3. 호일과 네모반사판 접착。
ㄴ 쿠킹호일을 사용해서 네모난 반사판에 뒷면에 풀칠을 해서 붙여줍니다. 여기서 주의할점은 호일이 최대한
구겨지지 않도록 하는것이 관건이에요~>_<b , 그리고 호일을 붙인뒤에 홈에 칼질을 한번더 해줍시다!
Tip. 호일을 반사판 안쪽으로 말아 접을것이기 때문에 조금 여유있게 잘라주시는것이 좋습니다.
* 도면을 퍼온 외국인님 블로그에서 호일을 붙이는 방향에 대해 논쟁이 있더군요.. 저는 뒷면에 붙이기로 했습니
다. 많은 분들이 그리 하시더라구요 ㅡ,.ㅡㆀ

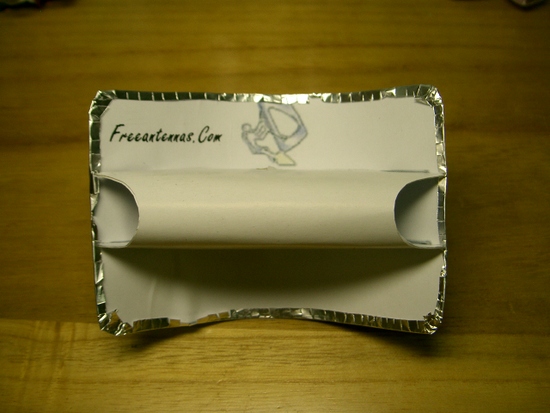

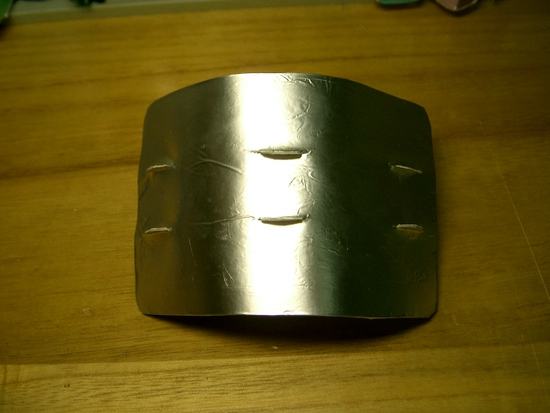

4. 호일 마무리 + 원형 도면 부착모습。
ㄴ 호일에 칼집을 좀내서 붙인모습(위)- 앞면에 풀칠을 하셔도 되고 안하셔도 되지만 전 했습니다`
5. 최종 부착。

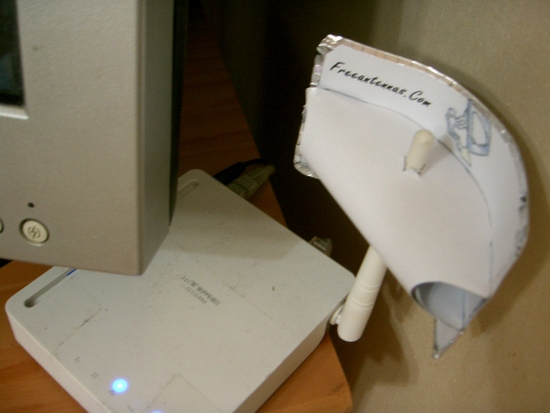

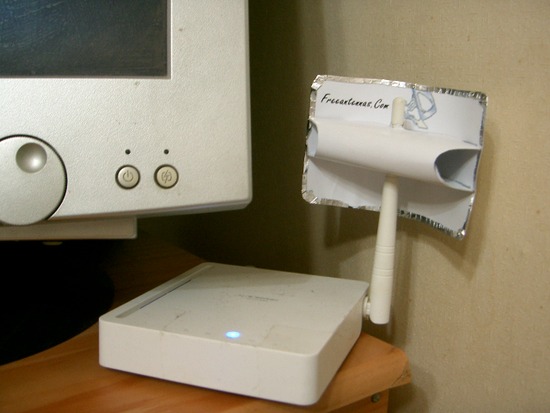

ㄴ 마지막으로 공유기 송신부 안테나에 꽂은 모습 (사진보다 조금더 깊이 꽂아주세요)
드디어 완성 했습니다` 무려 10분이라는 장시간에걸쳐 만든만큼 제대로 작동해 줘야할텐데요..
신호세기를 보러 제방으로 후닥닥 달려가보았죠~
6. 대망의 결과발표! ドキドキ`

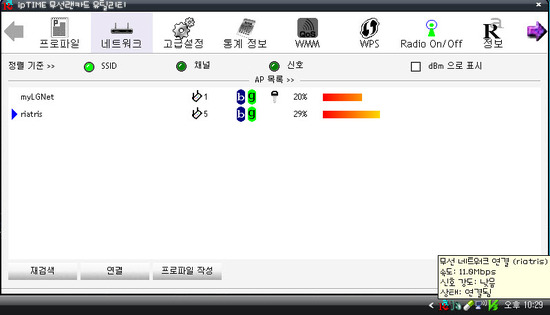

ㄴ 증폭반사판 부착전

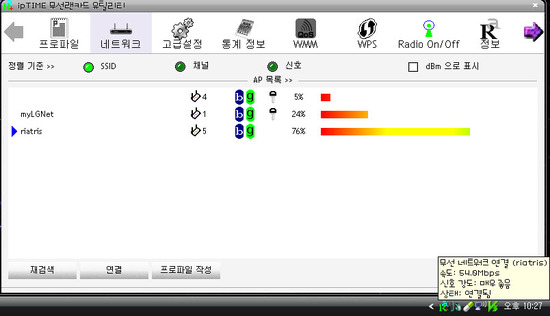

ㄴ 증폭 반사판 부착후
네~ 정말 대단합니다~ 무려 신호세기가 47%나 증가 한것을 볼수있습니다. 속도도 11 Mbp/s에서
54 Mbp/s 로 약 5배 올랐네요~
(두근거리는 마음에 반사판부터 꼽아보고 캡쳐하느라 사진의 시간대가 바뀌었습니다 ㅋ)
------------------------------------------------------------
공유기 사고 초록불 들어오는거 첨봤습니다~ 아 행복해 ~`
이젠 마음껏 영화를 다운받으며 겜을 해도 되겠군여~ 전엔 두가지 작업을 하면 엄청 끊겼었는데 후후..
여러분도 10분만 투자하시면 효과를 얻을수있으시니 한번 해보시는걸 추천합니다 !
-도면 출처 : 어떤 외국인님 blog
